V moderných priemyselných systémoch hrá mechanický prevod kľúčovú úlohu pri zabezpečovaní stabilnej a efektívnej prevádzky. Spomedzi rôznych prevodových zariadení, závitovkový reduktor — tiež známy ako a reduktor otáčok šnekového prevodu — sa stal široko používaným vďaka svojej schopnosti poskytovať vysoký krútiaci moment pri nízkych otáčkach pri zachovaní kompaktnej konštrukcie. Toto zariadenie kombinuje šneku (podobnú skrutke) a šnekové koleso (podobné ozubenému kolesu), čím vytvára jedinečnú metódu záberu, ktorá umožňuje výrazné zníženie rýchlosti a plynulý prenos sily.

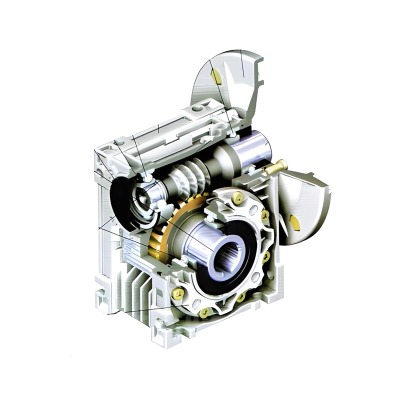

Šnekový reduktor je typ zariadenia na mechanické znižovanie rýchlosti, ktoré využíva na prenos výkonu závitovku (skrutkový hriadeľ) a závitovkové koleso. Šnek zaberá s kolesom v pravom uhle, čo umožňuje spomaliť rotačný pohyb a zároveň výrazne zvýšiť krútiaci moment. Vďaka tejto jedinečnej metóde záberu sú závitovkové reduktory obzvlášť užitočné v situáciách, ktoré vyžadujú kompaktný dizajn, výstup pri nízkych otáčkach a prenos vysokého krútiaceho momentu.
Na rozdiel od iných typov reduktorov sú šnekové reduktory dobre známe pre svoje samosvorné vlastnosti, čo znamená, že v určitých konštrukciách môže závitovka poháňať koleso, ale koleso nemôže poháňať závitovku. Táto vlastnosť je veľmi výhodná v aplikáciách, ako sú zdvíhacie, zdvíhacie a dopravníkové systémy, kde je potrebné zabrániť neúmyselnému spätnému pohybu.
V porovnaní s inými technológiami redukcie ozubených kolies vynikajú závitovkové reduktory jednoduchosťou konštrukcie a všestrannosťou použitia. Vďaka svojej spoľahlivosti a kompaktnej forme sú široko používané v automatizačných zariadeniach, systémoch manipulácie s materiálom, poľnohospodárskych strojoch a vysokovýkonných zdvíhacích zariadeniach.
| Typ redukcie | Spôsob prenosu | Bežné aplikácie | Kľúčové vlastnosti |
|---|---|---|---|
| Reduktor šnekového prevodu | Worm Worm Wheel | Zdvíhacie zariadenia, dopravníky, priemyselné stroje | Vysoký krútiaci moment, nízka rýchlosť, kompaktný dizajn |
| Reduktor špirálového prevodu | Skrutkové prevody | Energetické zariadenia, všeobecné stroje | Vysoká účinnosť, nízka hlučnosť |
| Planetárny prevodník | Planetárny prevodový systém | Robotika, presné zariadenia | Vysoká presnosť, malé rozmery |
Šnekový reduktor a jeho variant, šnekový reduktor, sa stali nepostrádateľnými v širokej škále priemyselných odvetví. Ich schopnosť kombinovať kompaktnú konštrukciu s vysokým výstupným krútiacim momentom ich robí ideálnymi pre úlohy, ktoré vyžadujú spoľahlivosť aj efektivitu. Od dopravníkov až po zdvíhacie zariadenia, závitovkové reduktory podporujú mnohé sektory, kde je mechanická stabilita najvyššou prioritou.
Jedno z najbežnejších použití je v dopravných systémoch a systémoch na manipuláciu s materiálom, kde je nevyhnutný plynulý a nepretržitý pohyb. Kompaktná konštrukcia umožňuje, aby sa tieto reduktory zmestili do obmedzených priestorov, zatiaľ čo ich krútiaci moment zaisťuje stabilnú prepravu tovaru bez skĺznutia.
V poľnohospodárskych strojoch sa závitovkové reduktory používajú na riadenie úloh, ako je obrábanie pôdy, spracovanie semien a preprava plodín. Ich odolnosť pomáha zariadeniu odolávať drsným vonkajším prostrediam vrátane prachu a blata.
Sú kľúčové aj v automatizačných zariadeniach, kde sa vyžaduje presné riadenie pohybu. Či už sú šnekové prevodovky integrované do robotických ramien alebo výrobných systémov, umožňujú presné polohovanie s minimálnym hlukom.
Pre zdvíhacie a zdvíhacie aplikácie zohrávajú závitovkové reduktory kľúčovú úlohu z hľadiska bezpečnosti. Ich samosvorná vlastnosť zabraňuje spätnému pohybu a zaisťuje, že ťažké bremená zostanú v bezpečí, aj keď sa motor neočakávane zastaví.
| Aplikačný scenár | Odporúčaný typ redukcie | Kľúčové úvahy |
|---|---|---|
| Dopravníkové systémy | Reduktor rýchlosti šnekového prevodu | Nepretržitá prevádzka, stabilita |
| Poľnohospodárske stroje | Kompaktný šnekový reduktor | Odolnosť voči prachu a blatu |
| Automatizačné zariadenia | Motor so šnekovou prevodovkou | Presné ovládanie, nízka hlučnosť |
| Zdvíhanie a zdvíhanie | Redukcia šnekového prevodu s vysokým krútiacim momentom | Zabezpečenie nákladu, samosvorná bezpečnosť |
Široké použitie závitovkového reduktora a závitovkového reduktora rýchlosti nie je spôsobené len ich všestrannosťou, ale aj ich výraznými technickými výhodami. Tieto zariadenia ponúkajú rovnováhu medzi kompaktnosťou, výkonom a spoľahlivosťou, vďaka čomu sú nevyhnutné v rôznych priemyselných aplikáciách.
Jednou z najvýznamnejších výhod závitovkových reduktorov je ich schopnosť poskytovať vysoký krútiaci moment aj pri nízkych otáčkach. Toto je kľúčová vlastnosť v aplikáciách, ako sú vysokovýkonné zdvíhanie a dopravníky, kde je potrebná stabilná sila na pohyb alebo udržanie bremien. Premenou rýchlosti na krútiaci moment zaisťuje závitovkový systém plynulý a výkonný pohyb bez náhlych trhnutí alebo nestability.
Konštrukcia pravouhlého závitovkového prevodu umožňuje efektívny prenos sily v stiesnených priestoroch. Na rozdiel od reduktorov s paralelným hriadeľom, šnekové reduktory rýchlosti umožňujú inžinierom navrhnúť kompaktné usporiadanie strojového zariadenia bez obetovania výkonu. To je obzvlášť cenné v automatizačných a dopravníkových systémoch, kde efektivita priestoru priamo ovplyvňuje produktivitu.
Kontrola hluku je ďalšou výhodou technológie závitovkového prevodu. Vďaka klznému kontaktu medzi závitovkou a závitovkovým kolesom produkuje prevodovka menej vibrácií a nižšiu hladinu hluku v porovnaní s inými typmi reduktorov. Pre odvetvia, ako je robotika, spracovanie potravín alebo automatizácia laboratórií, kde sa vyžaduje tichý chod, sa táto funkcia stáva kľúčovou výhodou.
Mnohé závitovkové reduktory majú samosvorný mechanizmus, ktorý zabraňuje spätnému pohonu závitovkového kolesa. To pridáva vrstvu bezpečnosti pri zdvíhaní a zdvíhaní, kde by spätný pohyb mohol predstavovať riziko.
Zatiaľ čo závitovkové reduktory majú vo všeobecnosti nižšiu účinnosť ako závitovkové reduktory v dôsledku klzného trenia, pokroky v materiáloch, metódach mazania a presnej výrobe zlepšili ich výkon. Pre určité aplikácie je pomer účinnosti a bezpečnosti stále najvhodnejšou voľbou.
Hoci sú šnekové reduktory a šnekové reduktory trvanlivé a spoľahlivé, ich výkon a životnosť do veľkej miery závisia od správnej prevádzky a údržby. Nesprávne používanie alebo zanedbanie môže viesť k predčasnému opotrebovaniu, prehriatiu alebo dokonca k mechanickému poškodeniu. Ak chcete maximalizovať účinnosť a dlhú životnosť, mali by ste vždy dodržiavať niekoľko preventívnych opatrení.
Mazanie je najdôležitejším faktorom pri udržiavaní hladkej prevádzky. Závitovka a šnekové koleso fungujú prostredníctvom klzného kontaktu, ktorý vytvára trenie a teplo. Použitie správneho prevodového oleja znižuje opotrebovanie a zaisťuje stabilný výkon. Olej by sa mal pravidelne vymieňať, aby sa zabránilo kontaminácii prachom, vlhkosťou alebo kovovými časticami.
Nesprávne zarovnanie počas inštalácie môže viesť k nerovnomernému opotrebovaniu a zvýšeniu hluku. Montáž by sa mala vykonať na stabilnom podklade bez vibrácií a spojky by sa mali skontrolovať, či nie sú vychýlené. Použitie prírubovej montáže alebo priamej spojky môže pomôcť zlepšiť presnosť.
Každý šnekový reduktor má menovitý krútiaci moment. Konzistentná prevádzka nad týmto limitom urýchľuje opotrebovanie a môže poškodiť šnek alebo koleso. Monitorovanie úrovní zaťaženia a integrácia systémov ochrany proti preťaženiu zaisťuje bezpečnú prevádzku.
Pretože kĺzavý pohyb vytvára teplo, predĺžená prevádzka pri vysokých rýchlostiach alebo veľkom zaťažení môže výrazne zvýšiť teplotu. Pri aplikáciách s vysokým zaťažením by sa malo zvážiť primerané vetranie, chladiace zariadenia alebo chladiče.
Včasná detekcia problémov, ako je abnormálny hluk, vibrácie alebo únik oleja, môže zabrániť nákladným prestojom. Naplánované kontroly pomáhajú identifikovať problémy skôr, ako sa eskalujú.
| Úloha údržby | Odporúčaný interval | Kľúčové poznámky |
|---|---|---|
| Výmena maziva | Každých 1000 prevádzkových hodín | Používajte špecializovaný prevodový olej; vyhnúť sa kontaminácii |
| Kontrola tesnenia | Štvrťročne | Zabráňte úniku oleja, udržujte účinnosť |
| Monitorovanie záťaže | Nepretržitý | Uistite sa, že krútiaci moment zostáva v rámci menovitej kapacity |
| Kontrola hluku a vibrácií | Každých 6 mesiacov | Včas zistite nesprávne nastavenie alebo opotrebovanie |
| Monitorovanie teploty | Počas prevádzky | Zabráňte prehriatiu a predĺžte životnosť |
Výber správneho šnekového reduktora alebo reduktora otáčok šnekového súkolesia je kritickým krokom pri zabezpečovaní efektívnej a bezpečnej prevádzky strojov. Pretože každá priemyselná aplikácia má jedinečné požiadavky, reduktor musí byť starostlivo prispôsobený zaťaženiu zariadenia, rýchlosti a podmienkam prostredia.
Prvým krokom je určiť požadovaný krútiaci moment stroja. Pre zdvíhacie alebo vysokovýkonné zariadenia je potrebný závitovkový reduktor s vysokým krútiacim momentom. Poddimenzovanie reduktora spôsobí predčasné opotrebovanie, zatiaľ čo predimenzovanie môže viesť k zbytočným nákladom.
Pomer redukcie definuje, o koľko sa zníži vstupná rýchlosť na výstupe. Šnekové prevodovky ponúkajú široký rozsah prevodových pomerov, zvyčajne od 5:1 do 100:1, vďaka čomu sú vhodné pre dopravníky, automatizačné systémy a presné riadiace zariadenia.
Výber inštalácie závisí od usporiadania stroja. Možnosti zahŕňajú montáž na základňu, montáž na prírubu a priame spojenie. Pre kompaktné automatizačné systémy montáž prírubou často poskytuje vyššiu presnosť a priestorovú efektivitu.
Pre aplikácie v laboratóriách, spracovaní potravín alebo robotike sú motory so závitovkovým prevodom s nízkou hlučnosťou nevyhnutné. Vo vonkajšom prostredí, ako je poľnohospodárstvo, sa uprednostňujú konštrukcie odolné voči prachu a blatu, aby sa zabezpečila dlhá životnosť.
Niektoré priemyselné nastavenia vyžadujú špeciálne rozmery hriadeľa, materiály krytu alebo tesnenia. Vlastné konfigurácie by sa mali zvážiť, keď štandardné modely úplne nespĺňajú prevádzkové požiadavky.
| Parameter | Typický rozsah | Kľúčové ovplyvňujúce faktory |
|---|---|---|
| Výstupný krútiaci moment (Nm) | 50 – 5000 | Zaťaženie zariadenia a pracovný cyklus |
| Pomer redukcie | 5:1 – 100:1 | Potrebné nastavenie rýchlosti |
| Spôsob montáže | Základňa, príruba, priama montáž | Priestorové obmedzenia a požiadavky na presnosť |
| Úroveň hluku | < 65 dB | Požiadavky na prostredie aplikácie |
| Životnosť | 10 000 hodín (s opatrnosťou) | Mazanie, stavy zaťaženia, chladenie |
Priemyselná krajina sa rýchlo vyvíja a úloha závitovkových prevodoviek sa neustále rozširuje v reakcii na nové technologické požiadavky. Aj keď sú tieto zariadenia už dobre zavedené pre svoj vysoký krútiaci moment a kompaktný dizajn, očakáva sa, že budúci vývoj zvýši ich účinnosť, prispôsobivosť a dlhú životnosť. Ďalšiu generáciu reduktorov otáčok so závitovkovým prevodom formuje niekoľko kľúčových trendov.
Tradične sa závitovkové reduktory považovali za menej účinné ako špirálové alebo planétové alternatívy v dôsledku klzného trenia. Pokroky v geometrii ozubených kolies, povrchovej úprave a technológii mazania však pomáhajú minimalizovať straty energie. Optimalizáciou profilov zubov a znížením trecieho odporu výrobcovia dosahujú vyššiu účinnosť závitovkového reduktora, čím sa stávajú atraktívnejšie pre energeticky orientované odvetvia.
Keďže priemyselné odvetvia prijímajú digitálnu transformáciu, stávajú sa možnosťou inteligentné závitovkové reduktory s integrovanými snímačmi. Tieto senzory monitorujú parametre, ako je teplota, vibrácie a zaťaženie v reálnom čase, pričom údaje prenášajú do systémov prediktívnej údržby. Toto inteligentné monitorovanie znižuje neočakávané prestoje a zaisťuje bezpečnú prevádzku, najmä v automatizácii a zdvíhacích aplikáciách pre veľké zaťaženie.
Použitie inovatívnych materiálov tiež poháňa budúcnosť závitovkových prevodoviek. Špecializované zliatiny, kompozitné kryty a povlaky odolné voči opotrebovaniu pomáhajú zvyšovať životnosť a znižovať frekvenciu údržby. Pre kompaktné stroje sa skúmajú ľahké materiály bez kompromisov v oblasti pevnosti.
Zníženie hluku zostáva prioritou, najmä pre odvetvia, ako je robotika, laboratóriá a lekárske vybavenie. Očakáva sa, že nové inžinierske prístupy na zlepšenie redukcie hluku závitovkového reduktora zabezpečia tichšiu prevádzku pri zachovaní výkonu krútiaceho momentu.
Budúce reduktory otáčok závitoviek budú pravdepodobne obsahovať modulárnejšie konštrukcie, ktoré používateľom umožnia prispôsobiť pomery, spôsoby montáže a materiály krytu. Táto flexibilita zabezpečuje kompatibilitu so širším rozsahom aplikácií a odvetví.
Závitovkový reduktor a jeho variant, šnekový reduktor, zostávajú nepostrádateľnými komponentmi moderných priemyselných strojov. Ich schopnosť poskytovať vysoký krútiaci moment, kompaktná konštrukcia, nízka hlučnosť a spoľahlivé bezpečnostné prvky zaisťujú, že hrajú kľúčovú úlohu v aplikáciách od dopravníkov a poľnohospodárskych zariadení až po automatizačné systémy a ťažké zdvíhacie zariadenia.
Zároveň si tieto zariadenia vyžadujú starostlivú pozornosť na presnosť inštalácie, riadenie mazania, monitorovanie zaťaženia a pravidelnú údržbu. Dodržiavaním odporúčaných preventívnych opatrení môžu operátori výrazne predĺžiť životnosť zariadenia, znížiť prestoje a maximalizovať celkovú efektivitu.
