Čo je to reduktor rýchlosti šnekového prevodu? Kompletný sprievodca pre začiatočníkov

Vo svete mechanického prenosu sily ponúka len málo zariadení rovnakú kombináciu jednoduchosti, kompaktnosti a násobenia krútiaceho momentu ako a reduktor otáčok šnekového prevodu . Či už ste študent inžinierstva, technik údržby alebo nadšenec, ktorý stavia svoj prvý automatizovaný stroj, pochopenie tejto základnej súčasti vám pomôže robiť lepšie rozhodnutia o návrhu a obstarávaní.

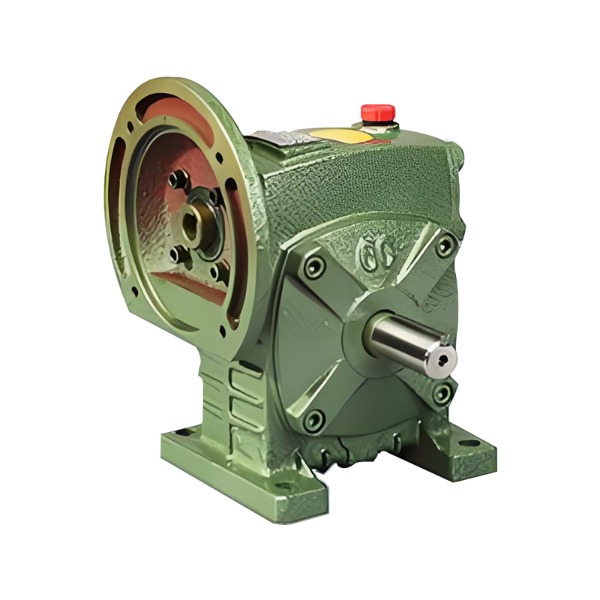

Čo presne je reduktor otáčok šnekového prevodu?

Reduktor rýchlosti závitovky je mechanické zariadenie, ktoré znižuje rýchlosť otáčania a zároveň zvyšuje krútiaci moment. Skladá sa z dvoch hlavných prvkov: šneku (ktorý vyzerá ako skrutka) a šnekového kolesa (ozubené koleso so špirálovými zubami). Šnek je hnacím komponentom; šnekové koleso je poháňaný komponent.

Na rozdiel od konvenčných ozubených súkolesí, kde sú hriadele rovnobežné, závitovkový reduktor zvyčajne prenáša pohyb medzi kolmými, nepretínajúcimi sa hriadeľmi. Táto konfigurácia v pravom uhle šetrí priestor a umožňuje kompaktné konštrukcie stroja.

Ako funguje reduktor rýchlosti šnekového prevodu?

Princíp fungovania je klamlivo jednoduchý. Keď sa závitovka otáča, jej špirálové závity tlačia na zuby závitovkového kolesa. Pretože závit šneku je v podstate súvislá, naklonená rovina ovinutá okolo valca, každá úplná rotácia šneku posunie šnekové koleso len o jeden zub (alebo o zlomok zuba).

Táto geometria vytvára vysoký redukčný pomer v jednom stupni. Napríklad, ak má závitovka jeden štart (jeden súvislý závit), jedno úplné otočenie závitovky posunie závitovkové koleso o jeden zub. Ak má koleso 50 zubov, výstupný hriadeľ sa otáča 1/50 vstupných otáčok.

Kľúčové mechanické vlastnosti:

• Posuvná akcia – Na rozdiel od čelných alebo špirálových ozubených kolies, ktoré sa odvaľujú, sa závitovkové prevody vo veľkej miere spoliehajú na klzný kontakt. To vytvára teplo a vyžaduje správne mazanie.
• Vlastnosť samouzamykania – V mnohých konfiguráciách môže závitovka poháňať koleso, ale koleso nemôže poháňať závitovku. Toto je cenná bezpečnostná funkcia pre kladkostroje a dopravníky.

Dôležité: Nie všetky šnekové pohony sú samosvorné. Stav samosvornosti závisí od uhla predstihu a koeficientu trenia. Základné pravidlo: uhol predstihu pod približne 5–6 stupňov vo všeobecnosti poskytuje samosvorné správanie.

Hlavné komponenty reduktora rýchlosti šnekového prevodu

Pochopenie častí pomáha pri riešení problémov a výbere. Nižšie je jednoduchý rozpis:

Výber materiálov je zámerný: červík je vyrobený z tvrdej ocele, zatiaľ čo koleso je z mäkšieho bronzu. Toto odlišné párovanie materiálov znižuje zadretie a umožňuje mäkšiemu kolesu mierne sa prispôsobiť závitu, čím sa zlepšuje kontaktná plocha a rozloženie zaťaženia.

Redukčné pomery a účinnosť

Jednou z definujúcich charakteristík reduktora rýchlosti závitovkového prevodu je schopnosť dosiahnuť vysoké redukčné pomery v kompaktnom priestore. Jednostupňové jednotky bežne ponúkajú pomery od 5:1 do 100:1. Dvojstupňové jednotky môžu presiahnuť 1000:1.

Toto vysoké zníženie však prichádza s kompromisom: efektívnosťou. Pretože šnek kĺže po kolese a nie sa valí, straty trením sú značné. Typické rozsahy účinnosti sú:

• Nízke zníženia (5:1 až 20:1): 80 – 90 %
• Stredné zníženie (30:1 až 60:1): 65 – 80 %
• Vysoké zníženia (70:1 a vyššie): 50 – 65 %

Pre porovnanie, reduktor s čelným ozubením s podobným pomerom môže dosiahnuť 95% účinnosť, ale neponúka samosvorné alebo rovnaké kompaktné pravouhlé usporiadanie.

Výhody použitia reduktora rýchlosti šnekového prevodu

Inžinieri a dizajnéri si vyberajú šnekové prevodovky pre niekoľko hmatateľných výhod:

Vysoká redukcia v jednej fáze
Iné typy prevodov často potrebujú dva alebo tri stupne, aby zodpovedali redukcii jedného závitovkového stupňa. To znižuje počet dielov, čas montáže a celkovú veľkosť zariadenia.

Pravouhlý prenos sily
Keď musí byť motor namontovaný kolmo na hnaný hriadeľ, závitovkový reduktor rieši problém s usporiadaním bez ďalších kužeľových ozubených kolies alebo zložitých konzol.

Samouzamykacia schopnosť
Pri zdvíhacích aplikáciách (napr. výťahy, zdviháky, naklonené dopravníky) samosvorná funkcia zabraňuje spätnému otáčaniu pri odpojení napájania. Pôsobí ako mechanická brzda, ktorá zvyšuje bezpečnosť.

Tichý a hladký chod
Nepretržitý posuvný záber produkuje menej vibrácií a hluku v porovnaní s niektorými inými typmi prevodov, najmä pri miernych rýchlostiach.

Tolerancia preťaženia
Mierne vychýlenia alebo momentálne preťaženia sú lepšie tolerované, pretože materiál závitovkového kolesa (bronz) sa môže elasticky deformovať bez krehkého porušenia.

Obmedzenia, ktoré treba zvážiť

Žiadna technológia nie je dokonalá. Reduktor rýchlosti závitovkového prevodu má niekoľko obmedzení, ktoré musia byť zohľadnené pri návrhu systému.

Nižšia účinnosť
Ako už bolo spomenuté, trenie znižuje účinnosť, najmä pri vyšších prevodových pomeroch. To znamená, že sa viac energie stratí vo forme tepla, čo môže vyžadovať dodatočné chladenie v aplikáciách s nepretržitou prevádzkou.

Tvorba tepla
Nadmerné teplo degraduje mazivo a môže poškodiť tesnenia alebo spôsobiť tepelnú rozťažnosť komponentov. Inžinieri musia vypočítať limity tepelného výkonu, nielen limity mechanického krútiaceho momentu.

Obmedzená vstupná rýchlosť
Vysoké vstupné otáčky (nad 3000–4000 ot./min.) môžu viesť k prehriatiu a rýchlemu opotrebovaniu. Šnekové reduktory sú najvhodnejšie pre mierne vstupné otáčky striedavých motorov, servomotorov alebo hydraulických motorov.

Vôľa
Hoci šnekové pohony môžu byť vyrábané s nízkou vôľou (presné triedy), štandardné komerčné jednotky majú väčšiu vôľu ako vysokokvalitné čelné alebo planétové prevodovky. To je dôležité pre presné polohovacie aplikácie, ako sú CNC otočné stoly.

Typické aplikácie v rôznych odvetviach

V mnohých každodenných a priemyselných strojoch sa stretávate so šnekovým prevodom. Nižšie sú uvedené bežné príklady zoskupené podľa funkcie.

V každom z týchto príkladov je kľúčovou požiadavkou zvyčajne vysoký krútiaci moment pri nízkych otáčkach, niekedy s požiadavkou na samosvornosť alebo priestorové obmedzenia.

Ako vybrať správny reduktor otáčok šnekového prevodu

Výber správnej jednotky pre váš stroj zahŕňa viac než len pomer a krútiaci moment. Postupujte podľa tejto logickej postupnosti:

Krok 1 – Definujte vstupné a výstupné požiadavky

• Výkon motora (kW alebo HP)
• Vstupná rýchlosť (ot./min.)
• Požadovaná výstupná rýchlosť (ot./min.)
• Požadovaný výstupný krútiaci moment (Nm alebo lb-in)

Krok 2 – Stanovte servisný faktor
Na základe typu záťaže (rovnomerný, mierny ráz, silný ráz) a denných prevádzkových hodín. Vynásobte požadovaný krútiaci moment servisným faktorom, aby ste získali konštrukčný krútiaci moment.

Krok 3 – Skontrolujte pomer
Vydeľte vstupnú rýchlosť výstupnou rýchlosťou. Vyberte najbližší dostupný štandardný pomer.

Krok 4 – Overte tepelnú kapacitu
Uistite sa, že reduktor môže odvádzať teplo bez prekročenia povoleného nárastu teploty. Ak nie, zvážte väčšiu jednotku, externé chladenie alebo nútené mazanie.

Krok 5 – Potvrďte orientáciu montáže
Šnekové reduktory sú často naplnené olejom na určitú úroveň. Montáž hore nohami alebo pod neštandardným uhlom môže vyžadovať špeciálne úpravy mazania.

Krok 6 – Skontrolujte požiadavku na samouzamykanie
Ak je prevencia spätného chodu kritická, overte si u výrobcu, že zvolený uhol predstihu a podmienky trenia zaisťujú samosvornosť pri vašom zaťažení a prevádzkovej teplote.

Osvedčené postupy mazania a údržby

Správne mazanie je najdôležitejším faktorom pre dlhú životnosť šnekového prevodu. Klzný kontakt vytvára tepelné a šmykové napätie, ktoré bežné prevodové oleje nemusia vydržať.

Sprievodca výberom maziva:

• Používajte syntetické alebo minerálne oleje s prísadami pre extrémne tlaky (EP).
• Viskozita závisí od rýchlosti a teploty okolia: bežné sú ISO VG 220 až 460.
• Vyhnite sa olejom obsahujúcim aktívnu síru, ktorá môže korodovať bronz.

Kontrolný zoznam údržby:

• Olej vymeňte po prvých 200–400 hodinách prevádzky (obdobie zábehu).
• Potom vymeňte každých 2 500 – 4 000 hodín alebo každých 6 – 12 mesiacov.
• Pravidelne kontrolujte tesnenia, teplotu krytu a nezvyčajný hluk.
• Skontrolujte úniky oleja a znečistenie (voda, prach, kovové častice).

Medzi príznaky problémov patrí: nadmerné teplo krytu (nad 200 °F / 93 °C), zvýšené vibrácie alebo tmavý, spálený zápach z maziva.

Často kladené otázky

Q1: Je reduktor otáčok šnekového prevodu reverzibilný?
A: Normálne nie. Väčšina štandardných jednotiek nemôže byť spätne poháňaná kvôli samosvornosti. Špeciálne konštrukcie s nízkym trením (napr. s valčekovými ložiskami na šneku) môžu byť reverzibilné, ale sú menej bežné.

Q2: Prečo sú šnekové kolesá vyrobené z bronzu?
Odpoveď: Bronz má vynikajúce vlastnosti proti oderu proti kalenej oceli, plus dobrú prispôsobivosť a odolnosť proti korózii. Typickou voľbou je hliníkový bronz alebo fosforový bronz.

Q3: Môžem použiť reduktor otáčok šnekového prevodu na nepretržitú prevádzku?
Odpoveď: Áno, ale musíte vypočítať tepelný výkon. Pre 24/7 prevádzku zvoľte väčšiu veľkosť rámu, ako naznačuje čisto mechanický výpočet krútiaceho momentu, alebo pridajte nútené chladenie.

Q4: Aký je rozdiel medzi šnekovým a planétovým reduktorom?
Odpoveď: Planétový reduktor ponúka vyššiu účinnosť a nižšiu vôľu, ale chýba mu samosvornosť a je vo všeobecnosti drahší pre vysoké redukčné pomery. Šnekový reduktor je jednoduchší, samosvorný a kompaktnejší pre pravouhlé aplikácie.

Záver

Šnekový reduktor rýchlosti je robustné, kompaktné a všestranné riešenie na zníženie rýchlosti pri znásobení krútiaceho momentu – najmä ak potrebujete pravouhlé usporiadanie alebo pasívnu ochranu proti spätnému chodu. Zatiaľ čo jeho účinnosť je nižšia ako u niektorých iných typov prevodov, výhody vysokej jednostupňovej redukcie, tichej prevádzky a prirodzeného samosvoru ho robia nenahraditeľným v odvetviach od manipulácie s materiálom až po automobilové systémy.

Pri výbere jednotky sa zamerajte na tri kritické faktory: redukčný pomer, tepelnú kapacitu a typ mazania. Pri správnom výbere a údržbe vám kvalitný šnekový reduktor otáčok poskytne roky spoľahlivej služby.
