Prevodovka šnekových prevodoviek: Pochopenie toho, ako fungujú a ich aplikácie

Prevodovka šnekových prevodoviek je základná technológia v oblasti mechanickej prenosovej energie, široko používaná v priemyselných odvetviach v menšej miere vysoké redukčné pomery v kompaktných priestoroch. Na rozdiel od konvenčných špirálových alebo čelných systémov sa využíva v závitovkovej prevodovke na jedinečnú prevodovku kĺzavú činnosť medzi závitovkou (skrutkou) a závitovkovým kolesom (ozubené koleso). Táto konštrukcia umožňuje prenos krútiaceho momentu v pravom uhle, často s jedným redukčným stupňom, pričom ponúka vlastné výhody, ako je zníženie hluku a samosvornosť.

Ako funguje šneková prevodovka

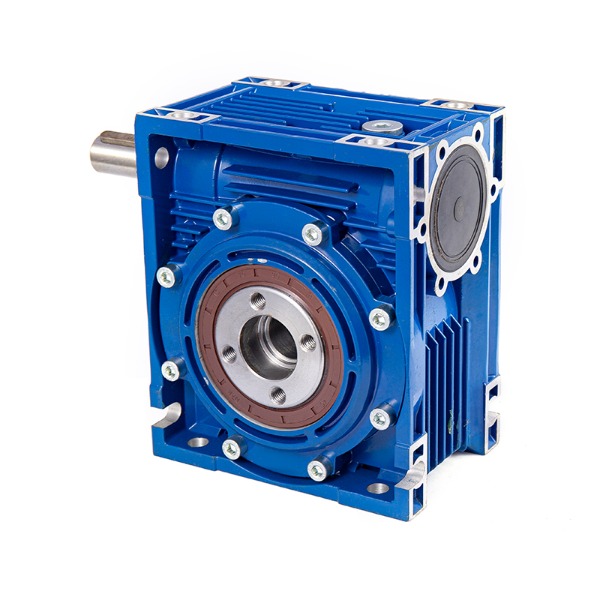

Prevodovka šnekových prevodoviek pozostáva z dvoch základných komponentov: závitovky z kalenej ocele (vstup) a závitovkového kolesa z bronzu alebo liatiny (výstup). Závitovka má jeden alebo viac špirálových závitov, ktoré zaberajú do zubov kolesa. Keď sa závitovka otáča, jej závity tlačia na zuby kolesa, čím sa koleso otáča. Os šneku je kolmá na os kolesa, čím vzniká 90-stupňová konfigurácia pohonu.

Kľúčovou mechanickou charakteristikou je, že pohyb sa primárne prenáša zo závitovky na koleso, ale nedá sa ľahko sklopiť. K tomu dochádza, pretože uhol trenia medzi klznými povrchmi zvyčajne presahuje predstihu závitovky, čím sa vytvára samosvorný efekt. Vďaka tomu je prenos závitovkových prevodoviek ideálny pre zdvíhacie zariadenia, výťahy a dopravné systémy, kde je kritické udržanie nákladu.

Hlavné výhody a obmedzenia

Pochopenie výhod a nevýhod pomáha inžinierom riešenia vybrať vhodného pohonu. Nižšie uvádzame stručné zhrnutie:

Kľúčové aplikácie šnekových prevodoviek

Pre ich kompaktný tvar a vysoké výrobné pomery sa prevodové systémy so závitovkovými prevodovkami objavujúce sa v mnohých odvetviach:

• Manipulácia s materiálom: Dopravníky, paletizátory, korčekové elevátory – kde samosvornosť zabraňuje neúmyselnému spätnému pohybu.
• Automatické brány a závory: Posuvné brány, závory a parkovacie systémy ťažia z vlastného brzdenia.
• Priemyselné zdvíhanie: Ručné a ľahké elektrické kladkostroje, zdviháky a nakladacie rampy sa spoliehajú na vlastnosť necúvania.
• Spracovanie potravín: Uzavreté konštrukcie s krytmi z nehrdzavejúcej ocele poskytujú možnosť umývania a tichú prevádzku.
• Baliace stroje: Indexovacie stoly, štítky a plničky vyžadujú presné polohovanie bez servomotorov.
• Slnečné sledovacie systémy: Jednoosové sledovače používajú šnekové prevodovky, aby odolali spätnému pohonu pohonu vetrom.

Technické parametre výberu

Pri výbere prevodovky šnekovej prevodovky pre konkrétnu úlohu by mali inžinieri vyhodnotiť:

Účinnosť a tepelné hospodárenie

Kĺzanie v prevodovke so závitovkovou prevodovkou generuje väčšie trenie ako ozubené kolesá s valivým kontaktom. Účinnosť do značnej miery závisí od uhla predstihu a viskozity maziva. V prípade šnekov s jedným štartom (nízky uhol nábehu) môže účinnosť znížiť 50 – 60 % – ale samosvornosť je spoľahlivejšia. Viacštartové červy (viac závitov) zlepšujúce účinnosť na 75-85%, ale alebo eliminujú samosvornosť.

Na riadenie tepelného výkonu výrobcovia často navrhujú kryty s chladiacimi rebrami alebo integrujú chladenie ventilátora pre aplikáciu s nepretržitou prevádzkou. Správny výber oleja a intervalovej výmeny sú rozhodujúce, pretože degradované mazivo urýchľuje opotrebovanie bronzových kolies.

Najlepšie postupy inštalácie a údržby

Správna montáž predlžuje životnosť. Medzi kľúčové pokyny patria:

Zarovnanie: Nesúososť medzi vstupným a výstupným zubom spôsobuje nerovnomerný kontakt a krátky.

Nastaviť vôle: Niektoré konštrukcie prevodoviek so závitovkovými prevodmi umožňujú nastavenie stredovej vzdialenosti na kompenzáciu opotrebenia.

Poloha dýchania: Znovu odvzdušňovač v najväčšom bode v konečnej montážnej orientácii, aby ste zabránili úniku oleja.

Počiatočné spustenie: Pred prevádzkou s plným zaťažením sa odporúča krátka doba zábehu (2-4 hodiny pri 50% zaťažení).

Harmonogram výmeny oleja: Prvá výmena po 100-200 hodinách (pri novej prevodovke), potom každých 2500 hodín alebo ročne.

Často kladené otázky (FAQ)

Q1: Je prevodovka šnekovej prevodovky vždy samosvorná?
Nie. Samosvornosť závisí od koeficientu trenia, stúpania a povrchovej úpravy. Spravidla jednoštartové červy s uhlom nábehu pod 5-6° poskytujú samosvornosť za statických podmienok. Viacštartové červy alebo vysokoúčinné konštrukcie sa zriedkakedy samouzamykajú. Vždy overte údaje výrobcu.

Q2: Prečo sú šnekové kolesá bežne vyrobené z bronzu?
Bronz má vynikajúce vlastnosti proti zadretiu proti kalenej oceli a dokáže zapustiť malé nečistoty bez poškodenia červa. Jeho nízky koeficient trenia v medznom mazaní je nevyhnutný pre kľúčový kontakt v prevodovke so závitovkovou prevodovkou.

Q3: Môže byť prevodovka so závitovkovou prevodovkou poháňaná manuálne?
V samosvorných konštrukciách je spätná jazda nemožná alebo vyžaduje veľmi vysoký spätný krútiaci moment. Pri modeloch bez samosvornosti môže byť možné manuálne otáčanie vzad, ale nemôže dôjsť k bez brzdových systémov kvôli nekontrolovanej akcelerácii.

Q4: Aká je typická životnosť prevodovky so závitovkovou prevodovkou?
Pri správnom mazaní a v rámci menovitého zaťaženia je bežných 15 000 – 25 000 prevádzkových hodín, kým dôjde k výraznej strate. Obvyklým limitom trpiacim trpiacimi kolieskami. Pravidelné meranie vôle pomáha predpovedať zostávajúcu životnosť.

Q5: Ako zvýšiť existujúci pohon so závitovkou?
Prejdite na syntetické polyalfaolefínové (PAO) alebo polyglykolové mazivo určené pre závitovkové prevody. spokojnosť sa, že hladina oleja je správna. Ak je to možné, znížte rýchlosť vstupu. Táto však, že vyššia účinnosť je zvyčajne samouzamykania.
