Parametre produktu
1. Modelový príklad: NRV-VS-F1 30/40/50/63/75/90/110
2. Rozsah prevodového pomeru: 5~100 (bežné modely)
3. Vstupný výkon: 0,12 kW až 18,5 kW
4. Výstupný krútiaci moment: 15N·m~2500N·m
5. Vstupná rýchlosť: ≤ 1800 ot./min (odporúčaná hodnota)
6. Inštalačný formulár: Typ príruby (špeciálne rozhranie príruby typu F1, vhodné pre štandardný motor B5/B14)
7. Účinnosť: 75%~92% (dynamicky upravené podľa prevodového pomeru a zaťaženia)
8. Hmotnosť: 2,5 kg ~ 150 kg (s modelom sa zvyšuje)
9. Úroveň ochrany: IP66 (zvýšená odolnosť proti prachu a vode)
10. Prevádzková teplota: -25 ℃ ~ 100 ℃ (teplota krátkodobej tolerancie môže dosiahnuť 120 ℃)

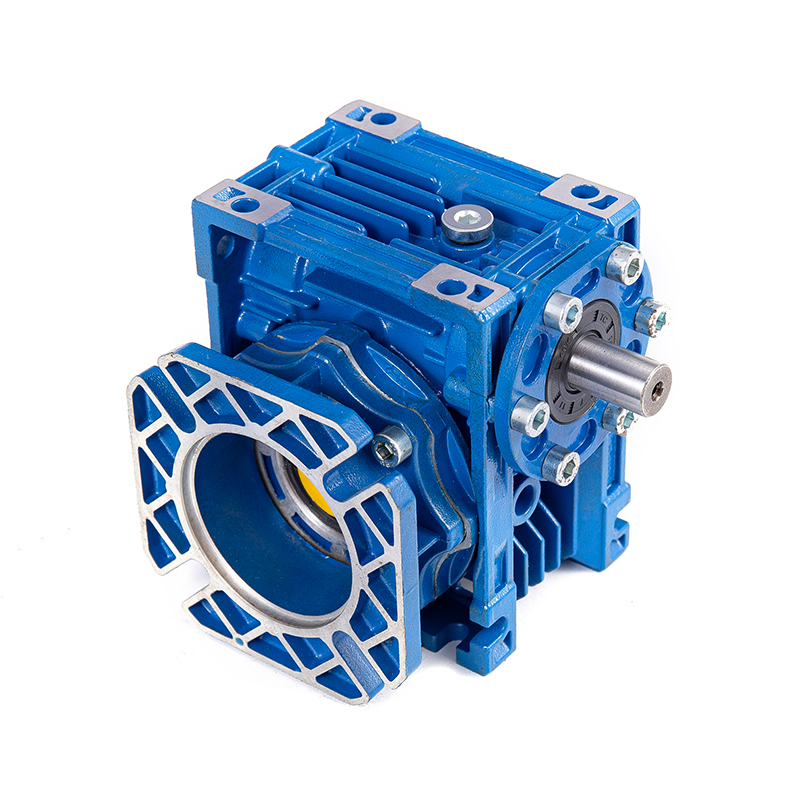

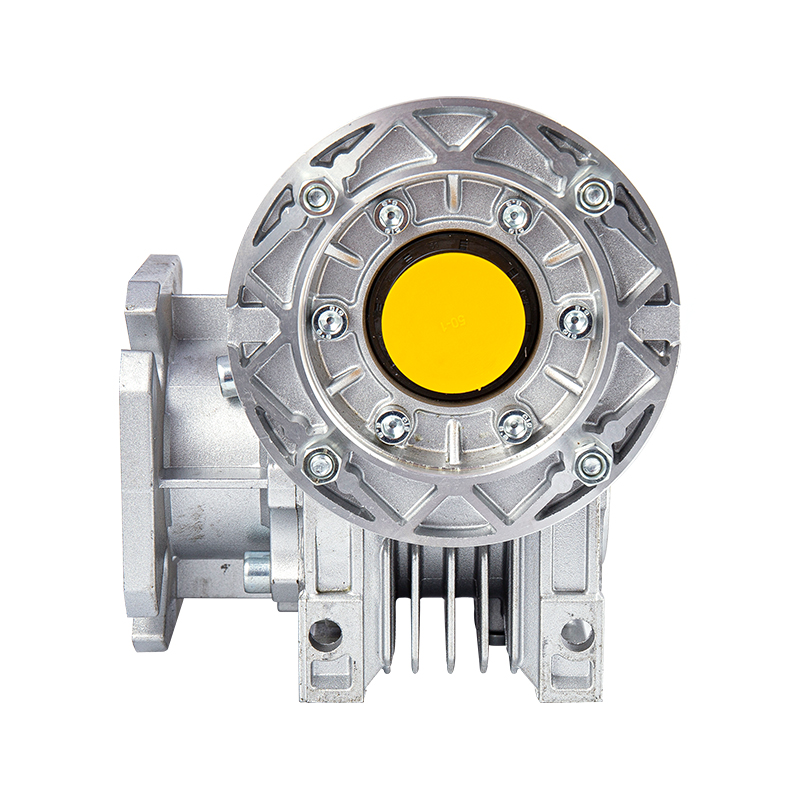

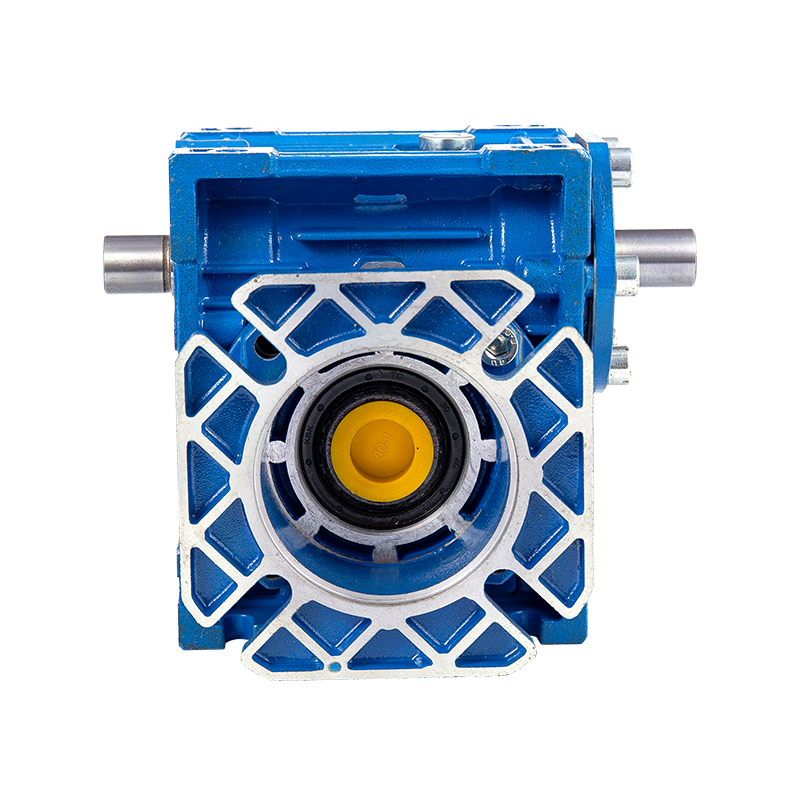

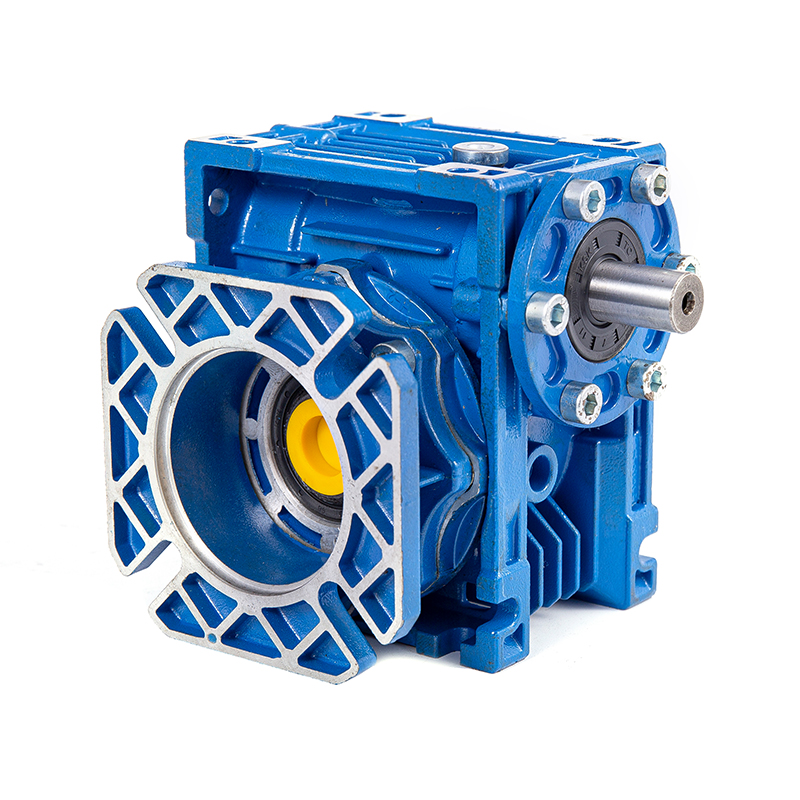

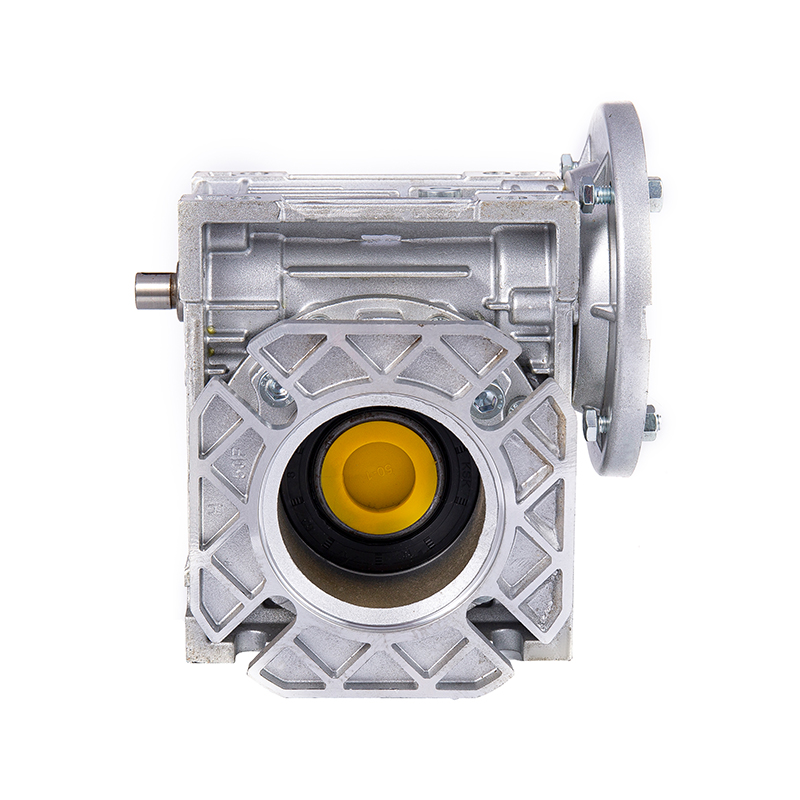

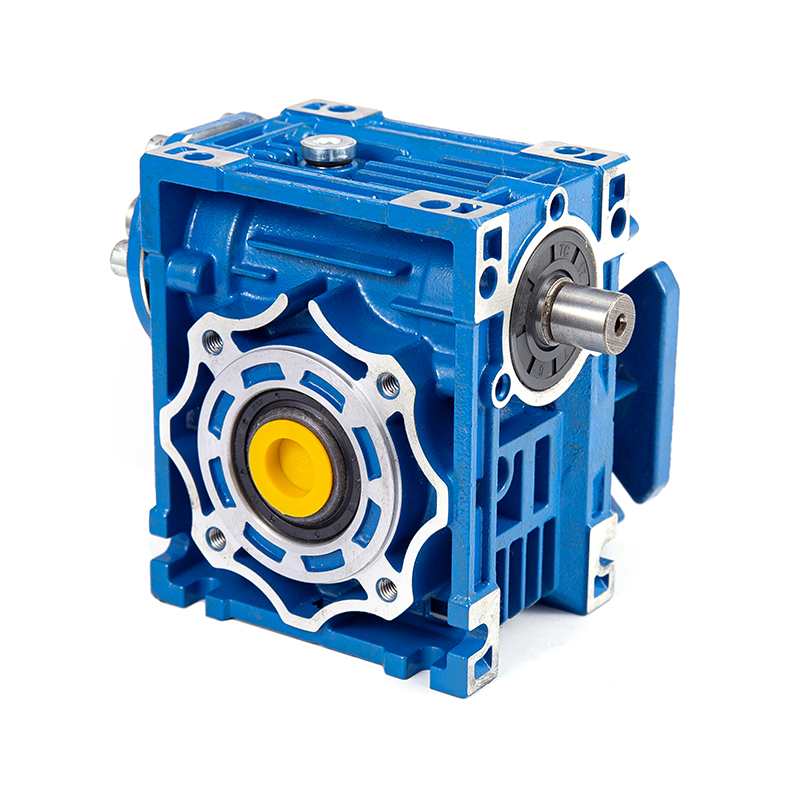

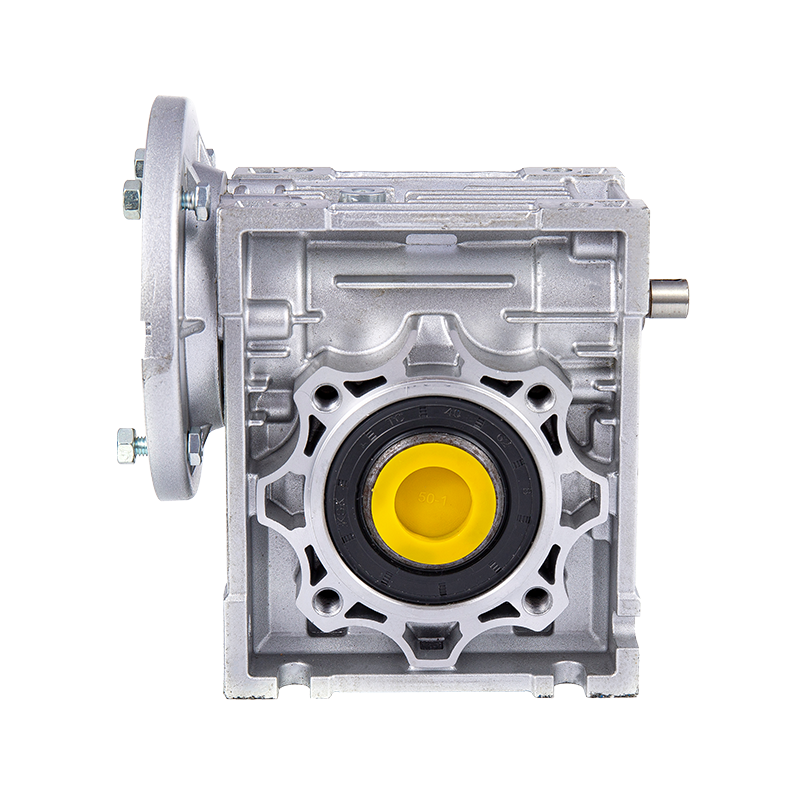

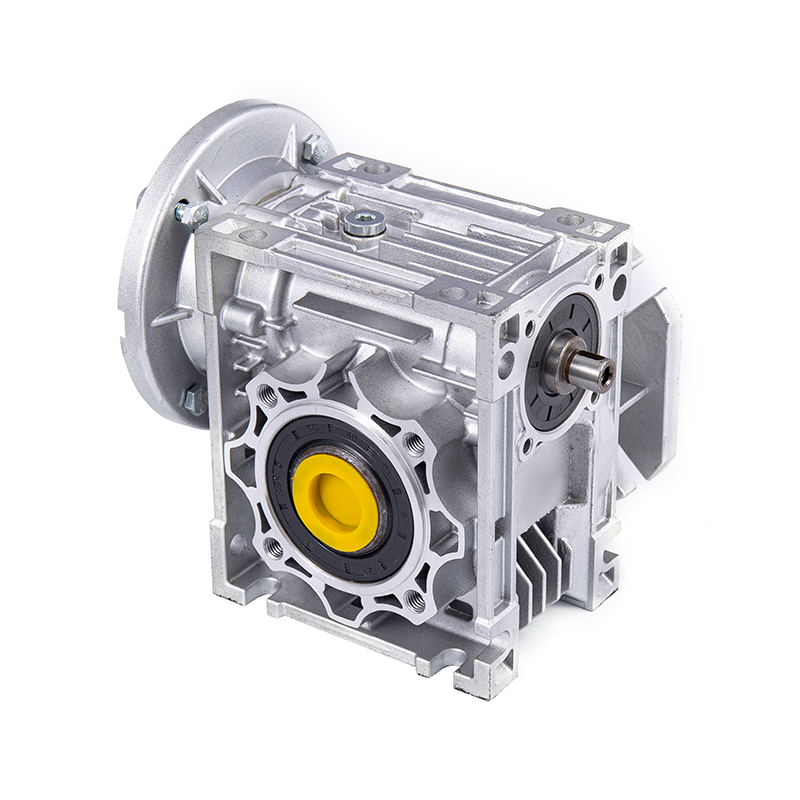

Závitovkový reduktor NRV-VS-F1 je presné redukčné zariadenie založené na závitovkovom prevode, navrhnuté pre vysoko presné a vysoko spoľahlivé priemyselné scenáre.
Medzi jeho základné vlastnosti patrí:
- Konštrukcia závitovkového prevodu: Šnek využíva vysokofrekvenčný kaliaci proces z ocele 45# a šnekové koleso používa cínový bronzový materiál na dosiahnutie rovnováhy medzi vysokou pevnosťou a odolnosťou proti opotrebeniu.
- Špeciálne prírubové rozhranie (typ F1): Optimalizujte veľkosť príruby a polohu otvoru pre skrutky, prispôsobte sa servomotorom, krokovým motorom a všeobecným asynchrónnym motorom a znížte potrebu inštalačných adaptérov.
- Modulárne rozšírenie: Podporuje viacstupňovú sériovú alebo paralelnú konfiguráciu a flexibilne rozširuje prevodový pomer a výstupný krútiaci moment.
- Dizajn mazania: Zabudované dlhotrvajúce mazivo (voliteľné potravinárske mazivo), vhodné pre čisté prostredie.
Priemyselná automatizácia: Kĺbový pohon robotického ramena, automatizovaná montážna linka, presná polohovacia platforma.
- Nové energetické zariadenia: Nastavenie fotovoltaickej konzoly sledovania, systém premenlivého sklonu výroby veternej energie.
- lekárske vybavenie: Rotačný mechanizmus CT stroja, prenosový modul chirurgického robota.
- Spracovanie potravín: Aseptický plniaci stroj, pohon miešacej nádrže, prenos energie baliacich strojov.
- Železničná doprava: Pohon bezpečnostných dverí plošiny, nastavenie ventilačného systému vozíka.
1. Vysoko presná prevodovka
- Vôľa záberu závitovkového prevodu je nastaviteľná (≤0,05 mm), vhodná na presné polohovanie.
2. Vylepšený tesniaci výkon
- Štruktúra labyrintového tesnenia olejového tesnenia s dvojitým okrajom, aby sa zabránilo úniku tuku a prenikaniu vonkajších nečistôt.
3. Dizajn odolný voči vysokej teplote
- Kryt je vyrobený z tlakového odliatku z hliníkovej zliatiny ADC12 s vynikajúcim odvodom tepla a podporuje krátkodobú prevádzku pri vysokej teplote.
4. Nízka vôľa a vysoká tuhosť
- Výstupný hriadeľ je kalený a temperovaný a radiálna zaťažiteľnosť je zvýšená o 20%, čo je vhodné pre scenáre kývania s veľkým zaťažením.
5. Inteligentná kompatibilita
- Voliteľné rozhranie snímača alebo brzdový modul možno použiť na splnenie požiadaviek na riadenie v uzavretej slučke servosystému.
6. Ekologické a energeticky úsporné
- Optimalizovaná konštrukcia zubov znižuje straty trením a komplexný pomer energetickej účinnosti sa zvyšuje na viac ako 90 %.
7. Bezpečnostná redundancia
- Dvojitá samosvorná funkcia (voliteľná mechanická samosvorná elektromagnetická brzda) na zaistenie bezpečného parkovania zvislých nákladov.
Technický proces závitovkového reduktora integruje tri hlavné výhody vysoko pevných materiálov, presného spracovania a modulárneho dizajnu. Prostredníctvom nauhličovania a kalenia, CNC brúsenia ozubených kolies, konštrukcie s dvojitým tesnením a ďalších inovatívnych procesov dosahuje rovnováhu medzi vysokou presnosťou, vysokou spoľahlivosťou a prispôsobivosťou voči životnému prostrediu. Jeho procesné náklady sú relatívne vysoké, ale je vhodný pre priemyselné scenáre s prísnymi požiadavkami na výkon, ako je automatizácia, nová energia a lekárske vybavenie.
Ak chcete získať exkluzívne ponuky a najnovšie ponuky, zaregistrujte sa zadaním svojej e-mailovej adresy nižšie.
Úvod Presnosť, stabilita a ovládateľnosť sa stávajú základnými ukazovateľmi v moderných zdvíhacích a polohovacích systémoch. Ako sa priemyselné odvetvia posúvajú smerom k inteligentnejším a efektívnejším pracovným tokom, zariadenia na ovládanie vertikálneho pohy...
View MoreDnes sme radi, že v našej továrni nakladáme plný kontajner, ide o prvý kontajner, ktorý vyváža priamo naše obchodné oddelenie. Od roku 2009 sa naša továreň ako koreňový výrobca reduktorov prevodoviek stala spoľahlivým dodávateľom pre mnohé obchodné spoločnosti, naše výrobky...
View MoreV moderných priemyselných systémoch šnekové prevodovky hrajú kľúčovú úlohu pri dosahovaní vysokého prenosu krútiaceho momentu v kompaktných priestoroch. Výber správnej závitovkovej prevodovky pre konkrétnu aplikáciu si vyžaduje dôkladné pochopenie prevádzkových p...
View MoreHangzhou Yinhang Reduction Gears Co., Ltd. sa nachádza v priemyselnom a obchodnom centre Číny, v blízkosti diaľnice Šanghaj-Hangzhou-Ningbo a medzinárodného letiska Xiaoshan, s vynikajúcou geografickou polohou, technickými zdrojmi a kultúrnym prostredím. Produkty spoločnosti sa dobre predávajú po celej krajine a vyvážajú do Európy, Ameriky, na Stredný východ, do južnej Ázie a Austrálie. Po rokoch rýchleho rozvoja sa spoločnosť stala nosným podnikom „rodného mesta Reducers“ v Hangzhou, ktorý sa špecializuje na výskum a vývoj, výrobu a predaj Reduktory otáčok závitovkového prevodu NRV-VS-F1 .
1. Hlavné technické výhody závitovkového reduktora NRV-VS-F1
Tento produkt využíva kvalitnú škrupinu z hliníkovej zliatiny, ktorá má vlastnosti krásnej, ľahkej a nikdy nehrdzavejúcej. Je široko používaný v ľahkom priemysle, chemickom priemysle, potravinárstve, obaloch, sklárskych strojoch, keramickom, farmaceutickom a inom priemysle, ako aj v rôznych výrobných automatizačných linkách, dopravníkových linkách, montážnych linkách atď., ktoré vyžadujú reguláciu rýchlosti.
2. Návrh optimalizácie účinnosti prenosu
Presný záber závitovky a ozubeného kolesa: používa sa vysoko presná technológia brúsenia na zabezpečenie úzkeho záberu medzi závitovkou a závitovkovým kolesom, zníženie strát trením a zlepšenie účinnosti prevodu (zvyčajne až 90 % alebo viac).
Dizajn s nízkou vôľou: optimalizuje prispôsobenie párov ozubených kolies, zmenšuje vratnú vôľu a je vhodný pre automatizačné zariadenia s požiadavkami na vysoko presné polohovanie.
Technológia mazania: na zníženie nárastu prevádzkovej teploty a predĺženie životnosti sa používa vysokovýkonné mazanie tukom alebo olejovým kúpeľom.
3. Samosvorné charakteristiky a ich aplikácie
Jednosmerná samosvorná funkcia: špeciálna konštrukcia uhla skrutkovice závitovky a ozubeného kolesa umožňuje závitovke poháňať závitovkové koleso, ale závitovkové koleso nemôže závitovku poháňať spätne, čo je vhodné pre scenáre proti spätnému chodu (ako sú výťahy, dopravníkové pásy atď.).
Bezpečné a spoľahlivé: v prípade výpadku prúdu alebo núdzového vypnutia môže samosvorná funkcia zabrániť skĺznutiu nákladu a zlepšiť bezpečnosť zariadenia.
Použiteľné odvetvia: stroje na balenie potravín, automatizované montážne linky, linky na výrobu skla atď., kde sa vyžaduje presné polohovanie proti zatiahnutiu.
4. Konkurencieschopnosť priemyslu
Produkty Hangzhou Yinhang Reduction Gears Co., Ltd. sú na domácich a zahraničných trhoch široko uznávané ako výrobcovia vlastných reduktorov rýchlosti závitovky NRV-VS-F1 a čínski dodávatelia redukcie rýchlosti závitovky NRV-VS-F1 vďaka svojim výhodám, ako je nízka hmotnosť, odolnosť proti korózii a nízka hlučnosť. Sú vhodné najmä pre priemyselné odvetvia s vysokými hygienickými požiadavkami, ako je potravinárska a medicínska kvalita.
Typická príručka použitia a výberu závitovkových reduktorov série NRV-VS-F1 v priemyselnej automatizácii
Hangzhou Yinhang Reduction Gears Co., Ltd. sa nachádza v priemyselnom a obchodnom centre Číny, v blízkosti diaľnice Šanghaj-Hangzhou-Ningbo a medzinárodného letiska Xiaoshan, s vynikajúcou geografickou polohou, technickými zdrojmi a kultúrnym prostredím. Produkty spoločnosti sa dobre predávajú po celej krajine a vyvážajú do Európy, Ameriky, na Stredný východ, do južnej Ázie a Austrálie. Po rokoch stabilného vývoja sa stal nosným podnikom v „rodnom meste reduktorov“ v Hangzhou, ktorý sa špecializuje na zákazkovú výrobu a dodávku závitovkových reduktorov NRV-VS-F1.
Táto séria produktov používa vysokokvalitné škrupiny z hliníkovej zliatiny s výhodami krásnych, ľahkých a nikdy nehrdzavejúcich. Je široko používaný v ľahkom priemysle, chemickom priemysle, potravinárstve, obaloch, sklárskych strojoch, keramickom, farmaceutickom a inom priemysle, ako aj v rôznych výrobných automatizačných linkách, dopravníkových linkách, montážnych linkách atď., ktoré vyžadujú reguláciu rýchlosti a zákazníci ho dobre prijímajú.
1. Typické aplikácie závitovkového reduktora NRV-VS-F1
Stroje na balenie potravín
Použiteľné pre plniace stroje, uzatváracie stroje, etiketovacie stroje atď. Plášť z hliníkovej zliatiny spĺňa hygienické požiadavky na potraviny, je odolný voči korózii a ľahko sa čistí.
Automatizovaná výrobná linka
Zabezpečte stabilnú reguláciu rýchlosti v montážnych linkách, dopravných pásoch a triediacich systémoch, aby ste zaistili presný prenos a prevádzku s nízkou hlučnosťou.
Sklenené a keramické zariadenia
Používa sa v presných strojoch, ako je rezanie a brúsenie hrán, samosvorné charakteristiky závitovkového prevodu zabraňujú obráteniu zaťaženia a zlepšujú bezpečnosť.
Farmaceutické a chemické zariadenia
Materiály odolné voči korózii sú vhodné do vlhkého alebo chemického prostredia, ako sú miešačky, plniace zariadenia a pod.
Ľahký logistický systém
Dosiahnite efektívny prenos sily v triediacich strojoch a zdvíhacích plošinách a ľahká konštrukcia znižuje zaťaženie zariadenia.
2. Kľúčové faktory pre výber
Požiadavky na zaťaženie a krútiaci moment
Vyberte vhodný model podľa krútiaceho momentu (N·m) požadovaného zariadením, aby ste predišli preťaženiu alebo strate energie.
Rozsah redukčného pomeru
Séria NRV-VS-F1 poskytuje rôzne redukčné pomery (napríklad 5:1 až 100:1), ktoré musia zodpovedať požiadavkám otáčok motora a výkonu.
Spôsob inštalácie
Podporná príruba (NRV) alebo vertikálna (NRV-VS) inštalácia na prispôsobenie sa rôznym priestorovým usporiadaniam.
Prispôsobivosť prostredia
Kryt z hliníkovej zliatiny je vhodný do vlhkého a prašného prostredia a úroveň ochrany (napríklad IP65) môže byť prispôsobená špeciálnym pracovným podmienkam.
Energetická účinnosť a údržba
Účinnosť šnekového prevodu je približne 70 % ~ 90 % a pre dlhodobú prevádzku je potrebné pravidelné mazanie (odporúča sa potravinárske mazivo).
3. Výhody prispôsobenia Hangzhou Yinhang
Flexibilný dizajn: podporuje prispôsobenie neštandardných priemerov hriadeľov a veľkostí prírub, aby vyhovovali potrebám integrácie špeciálneho zariadenia.
Globálna certifikácia: je v súlade s normami ISO 9001 a niektoré modely prešli certifikáciou CE na zabezpečenie súladu s vývozom.
Rýchla odpoveď: Spoliehanie sa na dodávateľský reťazec delty rieky Yangtze, ktorý poskytuje komplexné služby od výberu až po popredajný servis.
